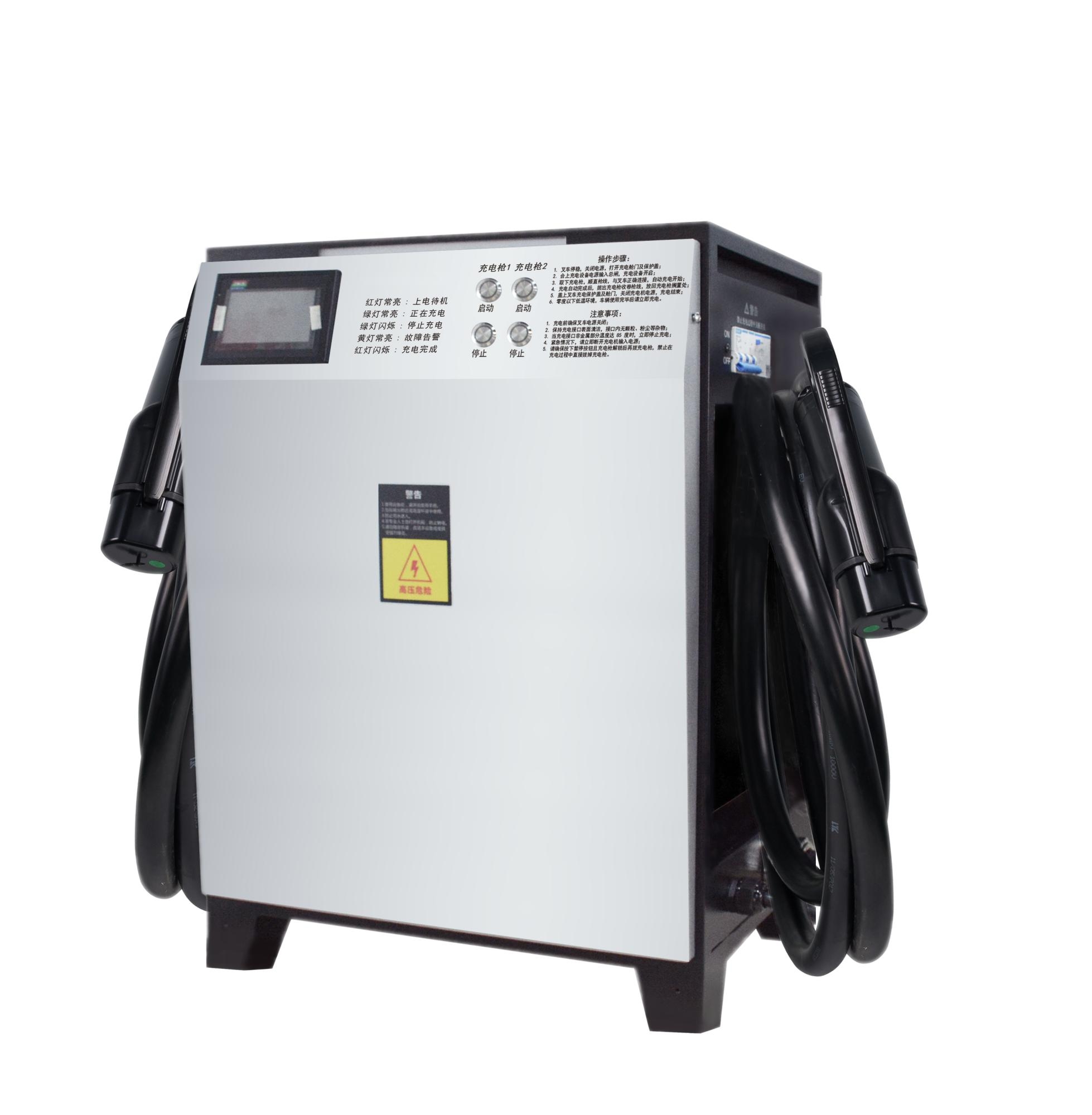

80V 100A 150A 200A 300A lithium battery charger

直流输出DC Output

额定输出功率Rated Output Power

8.0KW

12.0KW

16.0KW

24.0KW

额定输出电流Rated Output Current

100A

150A

200A

300A

输出电压范围Output Voltage Range

30VDC 〜100VDC

30VDC 〜100VDC

30VDC〜100VDC

30VDC〜100VDC

8限流可调范围 Current Adjustable Range

5A〜100A

5A〜150A

5A〜200A

5A〜300A

峰值杂音Ripple Wave

W1%

稳压精度 Stable Voltage Precision

W±0. 5%

效率 Efficiency

92%。

保护 Protection

短路、过流、过压、反接、过温保护

Short circuit, Overcurrent, Overvoltage, Reverse Connection and Over-Temperature Protection

交流输入AC Input

额定输入电压 Rated Input Voltage Degree

三相四线380VAC Three-phase four-wire 380VAC

输入电压范围 Input Voltage Range

320VAC 〜440VAC

输入电流范围Input Current Range

<20A

<30A

<40A

<60A

频率 Frequency

50Hz〜60Hz

功率因素(PF) Power Factor

30.99

电流失真(HD I) Current distortion

W5%

输入保护 Input Protection

过压、欠压、缺相、过流保护

Overvoltage, Under-voltage, overcurrent and Lack of phase Protection

工作环境条件Working Environment

工作环境温度 Working Environment Temperature

-20°C〜45°C正常工作；45°C〜65°C降额输出；65°C以上关机保护 -20°C~40°Cwork normally, 45°C~65°C reduce output, over 65C Shutdown

存储温度 Storage Temperature

-40C〜75C

相对湿度 Relative Humidity

0〜95%

海拔 Altitude

W2000m满载输出,2000〜3000m按照GB/T3859. 2-1993中5.11.2规定降容使用 52000m full load output, 2000~3000m according to the5.11.2 rules in GB/T3859.2- 1993,derating output

产品安全及可靠性 Product Safety And Reliability

绝缘强度 Insulation Strength

输入-输出 IN-OUT： 2800VDC/10mA/1Min

输入-外壳 IN-SHEL： 2800VDC/10mA/1Min

输出-外壳 OUT-SHELL： 2800VDC/10mA/1Min

输入-输出 IN-OUT： DC500V>10MQ

输入-外壳IN-SHEL： DC500V>10MQ

输出-外壳OUT-SHELL： DC500V>10MQ

外卜形尺寸及重量Dimensions And Weight

外形尺寸（主机）Outline Dimensions

600 (H)X560 (W)X430 (D)

800 (H)X560 (W)X430 (H)

净重 Net Weight

55Kg

65Kg

65Kg

70Kg

防护等级 Protection Class

3IP20

其他Others

输出插件规格Output Connector

Rema/国标枪可选

输入输出线长I/O line length

线长度约 3m About 3meters

散热方式 Heat Dissipation

强迫风冷 Forced Air-cooling
